    WaveRunner 6Zi和HRO示波器
    产品类别: 示波器    发布时间: 2016-05-06 09:49:30
    产品
    WaveRunner 640Zi   (4 GHz Bandwidth, 4 Input Channels, 40 GS/s on 2 Ch Max Sample Rate)
    带宽:4 GHz
    采样率:20 GS/s on 4 Ch 40 GS/s on 2 Ch
    最大存储深度:128 Mpts (2 Ch operation)
    输入通道:4
    WaveRunner 625Zi   (2.5 GHz Bandwidth, 4 Input Channels, 40 GS/s on 2 Ch Max Sample Rate)
    带宽:2.5 GHz
    采样率:20 GS/s on 4 Ch 40 GS/s on 2 Ch
    最大存储深度:128 Mpts (2 Ch operation)
    输入通道:4
    WaveRunner 620Zi   (2 GHz Bandwidth, 4 Input Channels, 20 GS/s on 2 Ch Max Sample Rate)
    带宽:2 GHz
    采样率:10 GS/s on 4Ch 20 GS/s on 2 Ch
    最大存储深度:128 Mpts (2 Ch operation)
    输入通道:4
    WaveRunner 610Zi   (1 GHz Bandwidth, 4 Input Channels, 20 GS/s on 2 Ch Max Sample Rate)
    带宽:1 GHz
    采样率:10 GS/s on 4Ch 20 GS/s on 2 Ch
    最大存储深度:128 Mpts (2 Ch operation)
    输入通道:4
    WaveRunner 606Zi   (600 MHz Bandwidth, 4 Input Channels, 20 GS/s on 2 Ch Max Sample Rate)
    带宽:600 MHz
    采样率:10 GS/s on 4Ch 20 GS/s on 2 Ch
    最大存储深度:128 Mpts (2 Ch operation)
    输入通道:4
    WaveRunner 604Zi   (400 MHz Bandwidth, 4 Input Channels, 20 GS/s on 2 Ch Max Sample Rate)
    带宽:400 MHz
    采样率:10 GS/s on 4Ch 20 GS/s on 2 Ch
    最大存储深度:128 Mpts (2 Ch operation)
    输入通道:4
    HRO 64Zi   (400 MHz Bandwidth, 4 Input Channels, 2 GS/s on 2 Ch Sample Rate)Limited Availability
    带宽:400 MHz
    最大存储深度:256 Mpts (4 Ch operation)
    输入通道:4
    HRO 66Zi   (600 MHz Bandwidth, 4 Input Channels, 2 GS/s on 2 Ch Max Sample Rate)Limited Availability
    带宽:600 MHz
    最大存储深度:256 Mpts (4 Ch operation)
    输入通道:4
    概况
    高质量的验证、调试、分析
    WaveRunner 6Zi 在测试仪器当中确立优势地位,是由于其具有一个强大的特色设置,它们包括了广泛的应用包、高级触发,开发用于快捷导航的用户界面、多种探头配件以及闪电般的性能。

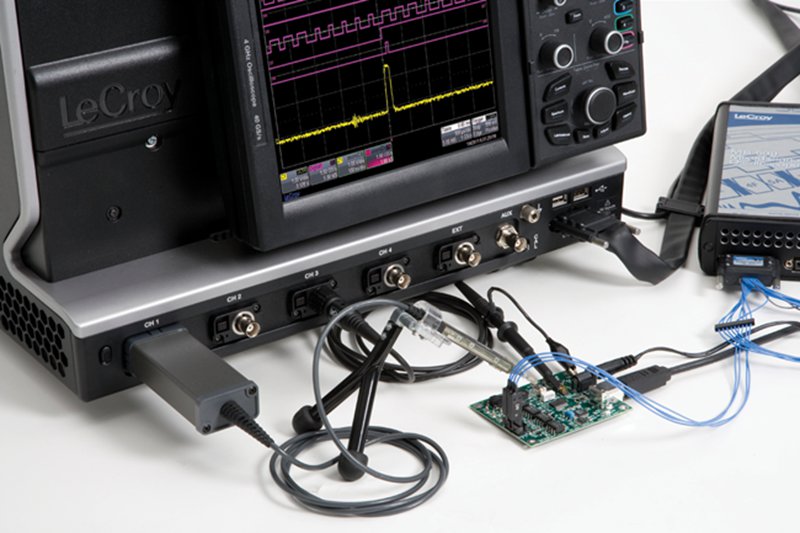

    最全面的串行数据分析
    WaveRunner 6 Zi 提供最多的串行数据分析工具。WaveRunner 6 Zi拥有超过17种触发、解码和一致性解决方案,它可以通过特有的强大的可视化、自动化的工具来定位问题。该特有的测量工具箱称为ProtoSync,它将示波器的视图和数据链接层的视图结合同步解码显示在一台仪器上。
    出色的信号保真度
    WaveRunner 6 Zi 系列示波器具一个有原始信号通路,该通路提供了无与伦比的低噪声的信号保真度。通过大型补偿和时基延时调整,该性能得以增强,使得对简单信号和放大器性能的评估以及对信号特征的垂直水平缩放功能变得更加强大。
    WaveRunner HRO 6 Zi, 400 MHz 和600 MHz模块
    相比其它可供选择的8-bit示波器,专门针对医疗、汽车、电源和机电市场设计的WaveRunner具有更高的解析度和测量精度。传统的示波器均使用8-bit ADCs来数字化数据,对于很多既要观察大信号又要观察小信号的应用来说,这是远远不够的。低噪声高解析度的12-bit ADC架构改善了测量精度并提供更加清晰的波形。
    导航和观察的新方法

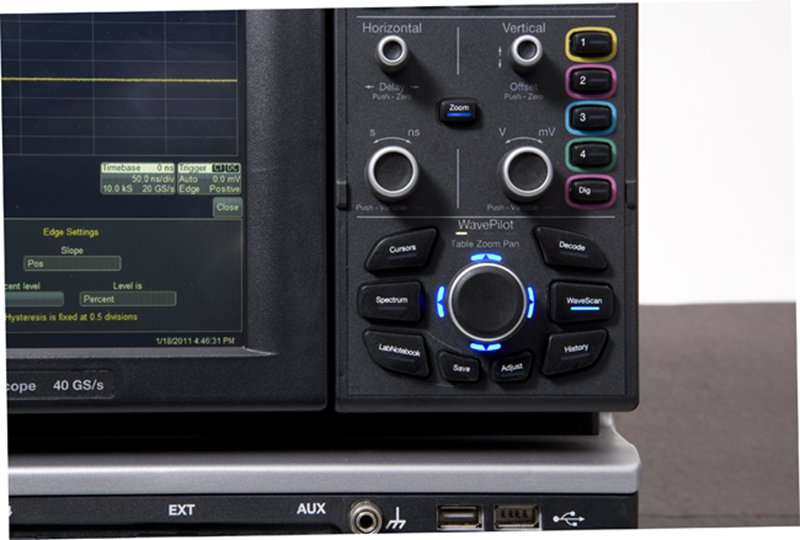

    前置面板上的WavePilot控制区域为光标、解码、波形扫描、历史、LabNotebook分别提供了独立的按钮,使得控制更加便捷。
    WavePilot区域中间的超级旋钮是一个操纵杆形的旋钮,它可以方便地在表格、缩放和定位波形间切换,快速地记录并对您的设置进行注释。

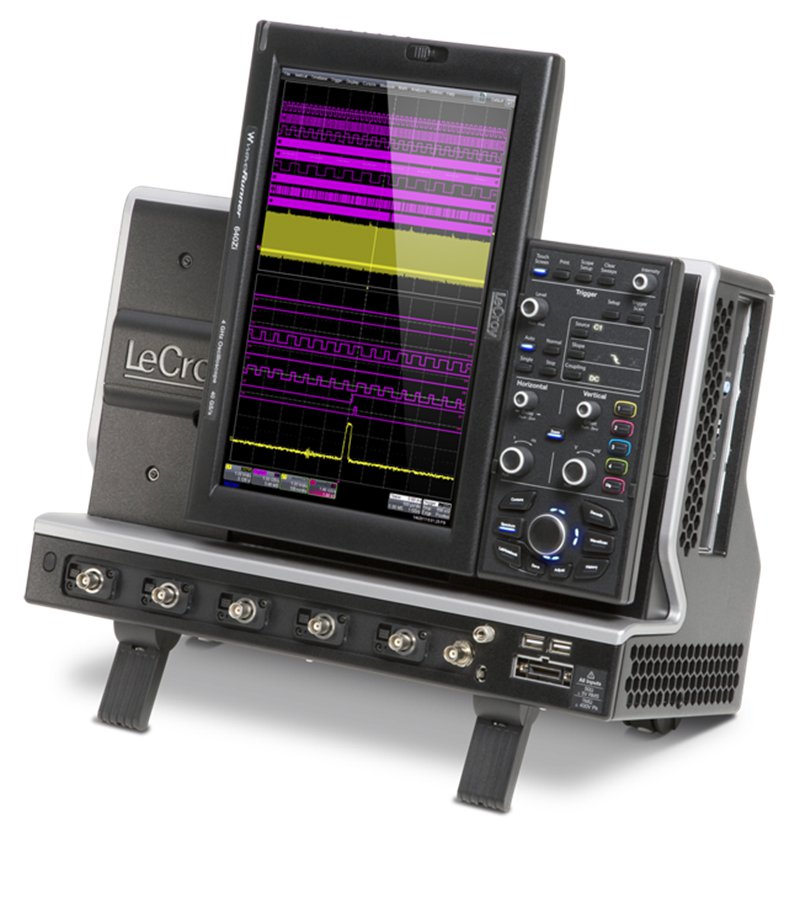

    只用滑动显示屏左侧的按钮并向上旋转90°,显示器就会自动地从横屏模式切换至竖屏模式。显示器还可以在轴心方向上下转动,调整显示角度。

    更多触发功能可以更快地解析出更多问题
    强大的触发组合,包括高带宽的边沿触发和10种不同的SMART触发:4级级联触发、测量触发和触发扫描全都是标准触发,可以使您快速定位问题,并集中精力在问题的原因上。测量触发提供了一个强大的选项,可在已验证的高解析度的测量基础上验证一个触发事件。高速串行触发使得对于高达3 Gb/s长80-bits的串行样本进行触发成为可能。还提供了全功能的串行触发(I2C、SPI、UART、RS-232、音频(I2S、LJ、RJ、TDM)、CAN、LIN、FlexRay、MIL-STD-1553、SATA、PCIe、8b/10b、USB2 以及其它)。

    旋转显示
    对于任意信号来说,12.1” 高清WXGA宽屏显示器的设计都可提供最好的显示效果。
    对于观察长记录的变化的信号并对结果进行缩放滚动来讲,宽屏是最理想的设计。
    当观察数字信号、抖动归咎、眼图和频率plot时,可以将屏幕旋转90°来优化显示效果。此时屏幕图像会自动调整显示。向上或向下倾斜显示器,来避免反光和强光的干扰。
